Krüogeenne kuulkraani varre tihend

Veeldatud maagaasi käitamisel võivad ventiilid regulaarselt kokku puutuda temperatuuridega alla -320 F (-196 C) ja rõhuga üle 750 naela ruuttolli kohta (psi). Neid mõjutavad ka perioodilised temperatuurimuutused, mida nimetatakse "termiliseks tsükliks", mis võib põhjustada riistvara laienemist, kokkutõmbumist ja materjali pingeid. Need tegurid muudavad ventiilide usaldusväärse pikaajalise töötamise insenertehniliseks väljakutseks.

Küsitlus

Toote üksikasjad

Tootmise tutvustus

Tõhus ja usaldusväärne klapi jõudlus on mis tahes veeldatud maagaasi/surumaagaasi toimimise edu jaoks ülioluline ning tihendid mängivad ventiilide töös hoidmisel keskset rolli. Kuid nende töö teevad keeruliseks nõudlikud teenindustingimused.

Pitseerimise edutegurid:

Suurepärase kaitse tagamiseks veeldatud maagaasi krüogeenventiilide lekke eest peavad tihendid olema:

1. Termotsüklit taluv jope materjal

2. Energisaator kokkutõmbumise kompenseerimiseks

3. Ekstrusioonivastane huulegeomeetria

Õige materjali koostise ja disainiga suudavad need pakkuda palju paremat tihendusteenust kui alternatiivsed tehnoloogiad, nagu metalltihendid, elastomeersed tihendid ja tihendid – eriti dünaamilistes rakendustes. Õiged polümeertihendid võivad tegelikult aidata inseneridel saavutada klapi jõudluse uue taseme.

Krüogeensetel temperatuuridel sulgemisel on oma ainulaadsed väljakutsed. XLONG-il on lai valik lahendusi krüogeensete tihendusrakenduste jaoks. Krüogeensed tihendid nõuavad oskuslikku projekteerimist, ühendades õiget tüüpi materjali, tihendi konfiguratsiooni ja vedrujõu, et ületada kõigi omavahel ühendatud osade mõõtmete kõikumine.

HS-seeria vedruga tihend võib töötada - 196 kraadi madala temperatuuri ja söövitavate kemikaalide keskkonnas pikka aega. Kui süsteemi rõhk on null, annab vedru esialgse eelrõhu. Kui süsteemi rõhk tõuseb, täidetakse U-kujuline õõnsus surveainega, et huul oleks silindri seina lähedal. Sel viisil tagab see, et tihendil on alati hea tihendusvõime kogu rõhu muutmise protsessis ja vedru saab vastavalt erinevatele teeninduskeskkondadele valida U, V ja O tüübid.

Madala temperatuuriga krüogeensete tihendite kasutamine:

Raketi tõukejõu täitesüsteemid

LNG kompressorid

Krüogeensete ventiilide varre tihendid

Krüogeensed liblikastmete tihendid

Krüogeensed ülekandepumbad

LNG kütusesüsteemid

Nafta

Teaduslik aparatuur

Gaasi eritootmine

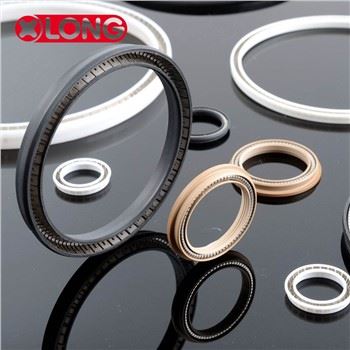

Vedruga pingestatud tihend:

HS-tihend on valmistatud spiraalselt keritud vedrust ja polümeerkattest, mida kasutatakse peamiselt ääriku välispinna tihendina.

Polümeermantli materjaliks on PTFE, TFM, PCTFE jne.

Spiraalkeeratud vedru materjaliks on roostevaba teras, Elgiloy, Hast Alloy jne.

Kui rõhk on üle 900 LBS, on vaja ekstrusioonivastast rõngast;

Eelised:

1. Materjaliühend läbis API 6A FF/HH keelekümblustesti;
2. Lihtne paigaldus;
3. NACE heakskiidetud energiaallikad, mis on saadaval nafta ja gaasi kasutamiseks;
4. Saadaval lai valik ristlõiget ja läbimõõtu, eriti suurema ristlõike jaoks;
5. hea tihendusvõime ülimadalatel temperatuuridel;
6. Kahesuunaline disain töötab paremini kõrgsurverakenduses.
