Уплотнение штока криогенного шарового клапана

Введение в производство

При эксплуатации на сжиженном газе клапаны могут регулярно сталкиваться с температурой ниже -320} Cвл 7 имеды фунтов на квадратный дюйм (psi). Они также подвергаются периодическим колебаниям температур, известным как "термоциклирование", что периодическим колебаниям температUR рудования, а также усадке и напряжениям в материале. Эти факторы делают надежную и долговременную эксплуатацию клапана инженерной задачей.



Эффективная и надежная работа клапанов имеет решающее значение для успеха любой эксплуатации на сжиженном газе, а уплотнения играют центральную роль в поддержании клапанов в рабочем состоянии. Но их работа осложняется сложными условиями обслуживания.



Факторы успеха герметизации:



Для обеспечения превосходной защиты от утечек в криогенных клапанах для сжиженного природного газа уплотнения должны иметь:

1. Материал куртки, который выдерживает термоциклирование

2. Стимулятор для компенсации усадки

3. Геометрия кромки против экструзии

При правильном составлении материала и дизайне они действительно могут обеспечить гораздо лучшие характеристики герметизации, чем альтернативные технологии, такие как металлические уплотнения, эластомерные уплотнения и набивки, особенно в динамичных условиях эксплуатации. На самом деле, правильные полимерные уплотнения действительно могут помочь инженерам достичь новых уровней производительности клапанов.

Герметизация при криогенных температурах сопряжена со своим собственным уникальным набором проблем. XLONG предлагает широкий спектр решений для криогенной герметизации. Криогенные уплотнения требуют умелого проектирования путем сочетания правильного типа материала, коннишулонигура го усилителя для преодоления колебаний размеров всех сопрягаемых деталей.



Пружинное уплотнение серии HS под напряжением может длительное время работать в условиях низкой} темпера химических веществ. Когда давление в системе равно нулю, пружина обеспечивает начальное предварительное давление. Когда давление в системе увеличивается, U-образная полость заполняется средой под давлелением, чтобы кромка цилиндра. Таким образом, это гарантирует, что уплотнение всегда имеет хорошие характеристики уплотнения в теоснивения в теонсче давления, а пружина может выбирать типы "U", "V" ja "O" в соответствии с различными условиями эксплуат.





Применение низкотемпературных криогенных уплотнений:

Системы заправки ракетных двигателей

Компрессоры для сжиженного газа

Уплотнения штока криогенных клапанов

Криогенные уплотнения седел-бабочек

Криогенные перекачивающие насосы

Системы заправки СПГ

Нефть

Научное приборостроение

Производство специального газа

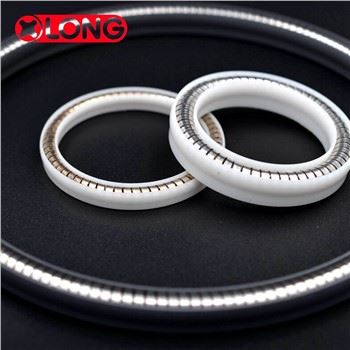

Уплотнение с подпружиненным напряжением:

Уплотнение HS изготовлено из спирально намотанной пружины и полимерной оболочки, которая в основновном испосяльзу цевого уплотнения фланца.

Материал полимерной оболочки включает PTFE, TFM, PCTFE ja т.д.
Материал спирально намотанной пружины включает нержавеющую сталь, Elgiloy, сплав Hast и т.д.
Когда давление превышает 900 фунтов, требуется противоэкструзионное кольцо;











Преимущества:

1. Состав материала прошел испытания погружением API 6A FF/HH;
2. Простота установки;
3. Одобренные NACE источники энергии, доступные для использования в нефтегазовой отрасли;
4. Широкий диапазон доступных поперечных сечений и диаметров, особенно для большего поперечного сечения;
5. Хорошая герметичность при сверхнизкой температуре;
6. Двунаправленная конструкция лучше работает при применении под высоким давлением.
